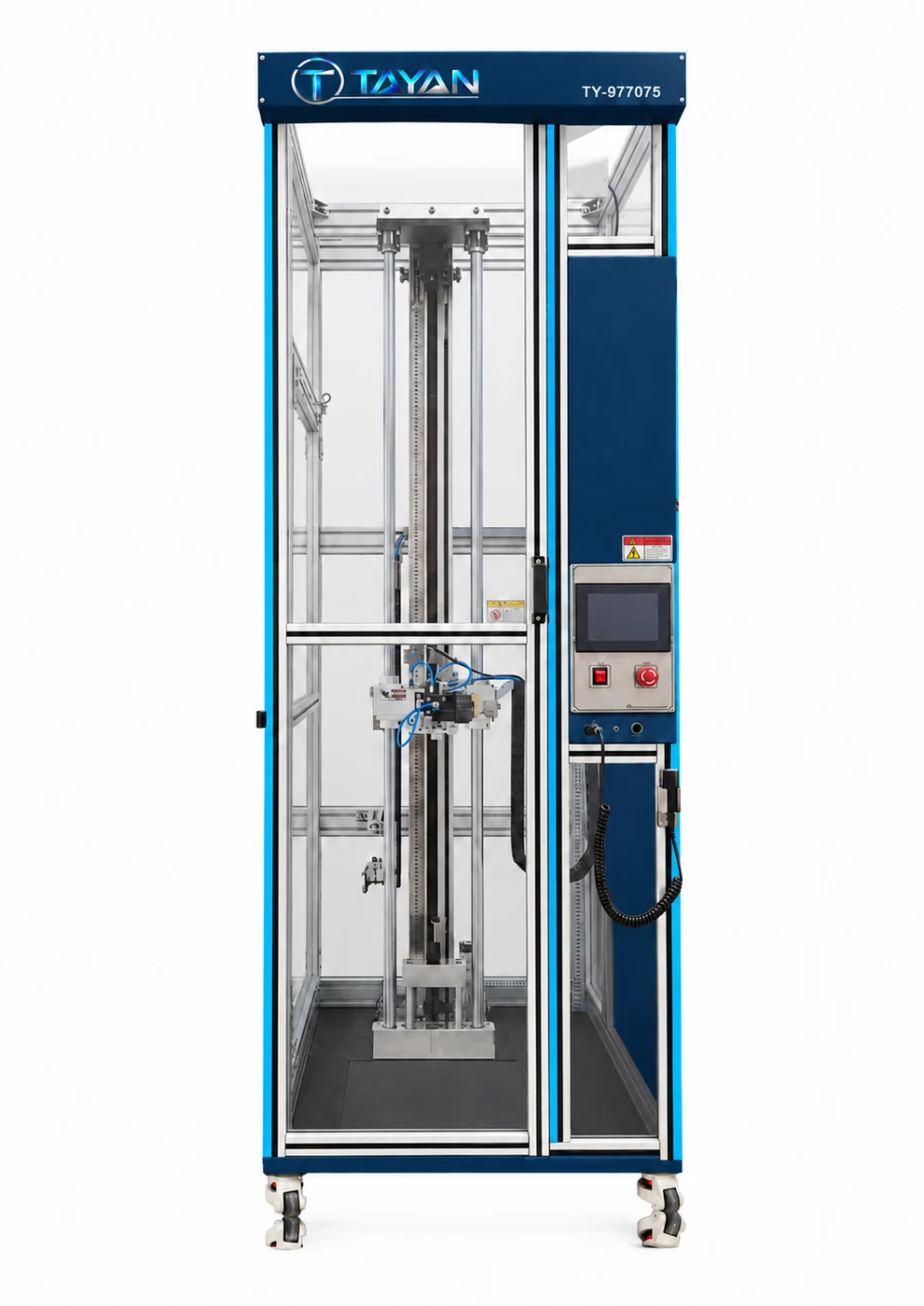

定向跌落试验机（吸盘式）
TY-977075
适用于7寸以内、外形比较规则平整的手机等小型电子产品，评估不同面、棱、角及特殊姿态跌落后的结构与功能表现。
TY-739932 产品外观示意
产品特点
- 双立柱直线轴承导向，伺服电机与同步带驱动升降，可设定测试高度。
- 触摸屏与高响应PLC控制，可记录加速度、最大落地末速度与试验时间等数据。
- 支持定向/自由跌落、自动/手动及多种组合控制模式；跌落高度、末速度和测试次数可设定。
- 系统计算导杆摩擦衰减并修正跌落高度，支持基准高度补偿及释放高度调节。
- 铰链夹持机构快速释放样品，气动脱钩，夹具最大夹持宽度160 mm。
- 可选择不同材质跌落板；铝型材框架与安全光幕提供启动联锁保护。
- 预留高速相机接口，可选同步拍摄、视频剪辑与分区保存；网络接口可连接实验室设备管理系统。
技术参数与配置
技术参数
| 项目 | 参数 |
|---|---|
| 跌落高度 | 可在400-1800mm范围内设定,位移精度为±0.5mm |
| 跌落角度 | 可跌落样品的6个面、12个棱 |
| 相关标准 | 依据相关企业测试标准 |
| 夹具夹持最大宽度 | 160mm |
| 夹持角度调整 | 0°、30°、45°、60°、90° |
| 测试数据 | 跌落高度、加速度、末速度、试验时间、测试次数等 |
| 实测加速度 | >9.3 m/s² |
| 时间增益设定范围 | 0.01-1 s |
| 控制模式 | 高度+定向，末速度+定向，高度+自由 |
| 测试样品重量 | 最大允许1000g |
| 测试样品种类 | 手机、充电器、电池、工装模型等规则产品 |
| 跌落面尺寸 | 400 × 400 × 50mm |
| 跌落面材质 | 花岗岩板(可根据需要选配其他材质) |
| 驱动方式 | 伺服电机+同步齿形带 |
| 控制方式 | 触摸屏+PLC |
| 气源要求 | 不低于0.6 MPa洁净压缩空气 |
| 电源要求 | AC 220 V±10%，50 Hz |
| 设备功率 | 500W |
| 外形尺寸 | 900 × 900 × 2400mm |
| 设备重量 | 370kg |
当前参数与配置中没有匹配项，请调整关键词。
技术参数与选型配置以双方确认的技术协议为准。
应用与选型
用于评估手机、PAD、电池等小型电子产品及配件在意外跌落后的性能变化，可按指定方向或指定位置实施跌落测试。
